Редуктор давления с фильтром РДФ-20

Отредактировано 17.12.2019
Редуктор давления с фильтром РДФ-20
РДФ-20

Назначение

Редуктор давления с фильтром РДФ-20 предназначен для настройки и автоматического регулирования на заданном уровне давления воздуха или сухих неагрессивных газов, необходимых для питания приборов и средств автоматизации, а также для очистки воздуха от пыли, масла и влаги.

Технические характеристики

  • Пределы регулирования давления на выходе – 0,2÷1,6 МПа (2÷16 кгс/см2).
  • Давление питания сжатым воздухом или сухими неагрессивными газами – 0,4÷2,0 МПа (4,0÷20,0 кгс/см2).
  • Редуктор выдерживает пробное давление 2,5 МПа (25,0 кгс/см2).
  • Допускаемое отклонение выходного давления при изменении входного давления воздуха на ±0,2 МПа и расходе не менее 0,5 м3/ч – не более 0,02 МПа.
  • Класс загрязненности сжатого воздуха на входе – 7 по ГОСТ 17433-80.
  • Класс загрязненности воздуха на выходе – 3 по ГОСТ 17433-80.
  • Габаритные размеры приведены на рисунке в разделе "Монтаж".
  • Масса – не более 1,1 кг.

Условия эксплуатации

  • Температура окружающего воздуха – от -50 до +60 °С.
  • Относительная влажность воздуха – 95% при температуре +35 °С и более низких температурах без конденсации влаги.
  • Вибрационные воздействия с частотой от 10 до 55 Гц и амплитудой смещения не более 0,35 мм.

Исполнения

Редуктор давления с фильтром РДФ-20 выполнен в соответствии с ЦКЛГ.422319.005 ТУ и выпускается в двух исполнениях: с предохранительным клапаном ЦКЛГ.422319.005 и без него, ЦКЛГ.422319.005-01. Оба исполнения имеют манометр, показывающий выходное давление.

Пример записи обозначения РДФ-20 при заказе:

Редуктор давления с фильтром РДФ-20 ЦКЛГ.422319.005, ЦКЛГ.422319.005

Монтаж

Подключение пневматических линий осуществляется медными трубками ДКРНМ 10х1,0 НД М2 ГОСТ 11383-75 или трубками из нержавеющей коррозионно-стойкой стали 12Х18Н10Т ГОСТ 9940-81, концы которых развальцованы с углом конуса 74° по ГОСТ 15763-2005.

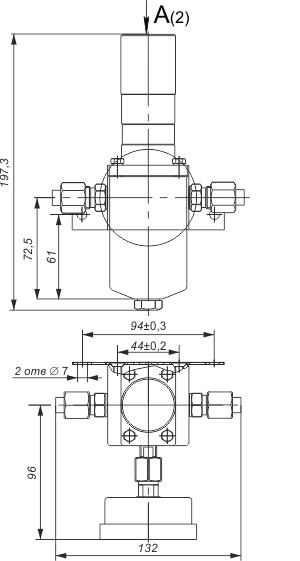

Габаритные и присоединительные размеры редуктора РДФ-20 показаны на рисунке 1.

Габаритные и присоединительные размеры редуктора РДФ-20
Рис. 1. Габаритные и присоединительные размеры редуктора РДФ-20.
